Product Details
Menşe yeri: Çin
Marka adı: JIAYAO/RUNXI/OEM/ODM
Sertifika: CE, ISO9001
Model numarası: Hidrolik Yüksük
Payment & Shipping Terms
Min sipariş miktarı: 1 parça
Fiyat: US$ 1/Piece
Ödeme koşulları: L/C, T/T
Sertifika: |
CE, ISO9001 |
Basınç: |
Yüksek basınç |
Çalışma Sıcaklığı: |
Yüksek sıcaklık |
İpek Türü: |
İç dişli |
Kurulum: |
Kol Tipi |
Malzeme: |
Pirinç/Alüminyum/Çelik |
Sertifika: |
CE, ISO9001 |
Basınç: |
Yüksek basınç |
Çalışma Sıcaklığı: |
Yüksek sıcaklık |
İpek Türü: |
İç dişli |
Kurulum: |
Kol Tipi |
Malzeme: |
Pirinç/Alüminyum/Çelik |

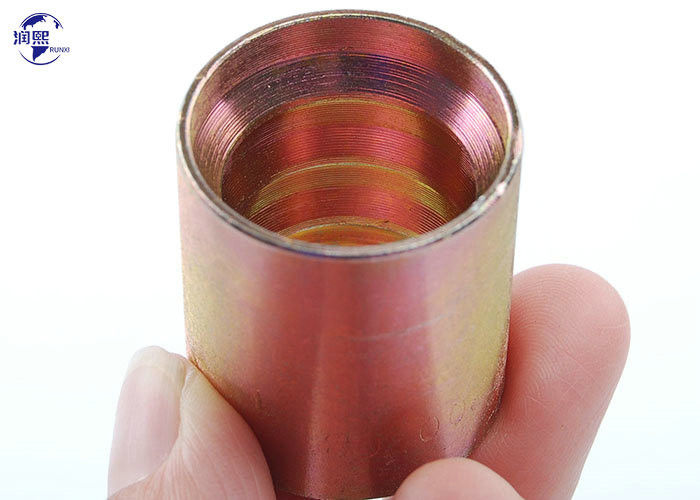

Hidrolik hortum ferrularıHortumu sabit bir şekilde testereye sıkıştırmak için tasarlanmıştır ve sızıntı geçirmez bir bağlantı oluşturur.
Çeşitli hortum türlerini ve boyutlarını karşılamak için farklı şekillerde ve boyutlarda mevcuttur.
- Pürüzlü/Spiral Kablo hortumu için ferrule
- SAE 100R1AT/DIN20022 1ST hortum için ferrule
- SAE 100R1AT/DIN20022 1SN hortumu için ferrule
- SAE 100R2AT/DIN20022 2ST hortum için ferrule
- SAE 100R2AT/DIN20022 2SN hortumu için ferrule
- 4SH/4SP/R12 hortumu için ferrule
- SAE 100R7 Termoplastik hortum için ferrule
- SAE 100R14 PTFE hortumu için ferrule
- SAE 100R5 hortumu için ferrule
- SAE 100R13 Termoplastik hortum için ferrule
Bu ferrular, erkek veya dişi bağlayıcıları olan hidrolik hortumların kuyruklarını kırpmak için kullanılır.
Hidrolik hortum ferrule boyut grafiği:
| SAE 100R1AT/DIN20022 1SN hortum ferrule | |||
| Bölüm No. | HOSE BORE | Boyutları | |
| DN | DASH | L | |
| 00110-03 | 5 | 03 | 24.5 |
| 00110-04 | 6 | 04 | 30 |
| 00110-05 | 8 | 05 | 31 |
| 00110-06 | 10 | 06 | 32 |
| 00110-08 | 12 | 08 | 34 |
| 00110-10 | 16 | 10 | 37 |
| 00110-12 | 20 | 12 | 43 |
| 00110-16 | 25 | 16 | 50 |
| 00110-20 | 32 | 20 | 59 |
| 00110-24 | 40 | 24 | 74 |
| 00110-32 | 50 | 32 | 78 |
| Bölüm No. | DN | DASH | L |
| 00210-04 | 6 | 4 | 30 |
| 00210-05 | 8 | 5 | 31 |
| 00210-06 | 10 | 6 | 32 |
| 00210-08 | 12 | 8 | 34 |
| 00210-10 | 16 | 10 | 37 |
| 00210-12 | 20 | 12 | 43 |
| 00210-16 | 25 | 16 | 50 |
| 00210-20 | 32 | 20 | 59 |
| 00210-24 | 40 | 24 | 74 |
| 00210-32 | 50 | 32 | 78 |
| Bölüm No. | HOSE BORE | Boyutlar | ||
| DN | DASH | D | L | |
| P03310-03 | 5 | 3 | 21 | 23 |
| P03310-04 | 6 | 4 | 23 | 30.5 |
| P03310-05 | 8 | 5 | 24 | 30 |
| P03310-06 | 10 | 6 | 26 | 32 |
| P03310-08 | 12 | 8 | 29 | 34 |
| P03310-10 | 16 | 10 | 33 | 37 |
| P03310-12 | 20 | 12 | 37 | 42 |
| P03310-16 | 25 | 16 | 46 | 51 |
| P03310-20 | 32 | 20 | 59 | 59 |
| P03310-24 | 40 | 24 | 74 | |
| P03310-32 | 50 | 32 | 78 | |
| 代号 | 软管 Hose BORE | 尺寸 DİMENSYONLARI | |
| Bölüm No. | 公称内径DN | 标号DASH | L |
| 00400-04 | 6 | 4 | 37.5 |
| 00400-06 | 10 | 6 | 39 |
| 00400-08 | 12 | 8 | 41 |
| 00400-10 | 16 | 10 | 43 |
| 00400-12 | 20 | 12 | 51 |
| 00400-16 | 25 | 16 | 61.5 |
| 00400-20 | 32 | 20 | 67.5 |
| 00400-24 | 40 | 24 | 75 |
| 00400-32 | 50 | 32 | 79 |
