Product Details
Menşe yeri: Çin
Marka adı: JIAYAO/RUNXI/OEM/ODM
Sertifika: ISO9001:2008
Model numarası: EN853 1SN/SAE100 R1
Payment & Shipping Terms
Min sipariş miktarı: 1 metre
Fiyat: US$ 1 Meter
Ödeme koşulları: L/C, T/T
Malzeme: |
Nitril Kauçuk |
Kabiliyet: |
Kauçuk Yağ Hortumu |
Renk: |
Siyah |
Ürün Adı: |
Kablo örgü hidrolik hortum |
Uygulama: |
Yağ Soğutma Sistemi |
Standart: |
SAE100/DIN En853 |
Malzeme: |
Nitril Kauçuk |
Kabiliyet: |
Kauçuk Yağ Hortumu |
Renk: |
Siyah |
Ürün Adı: |
Kablo örgü hidrolik hortum |
Uygulama: |
Yağ Soğutma Sistemi |
Standart: |
SAE100/DIN En853 |
DIN EN853 1SN
Ürün yapısı:

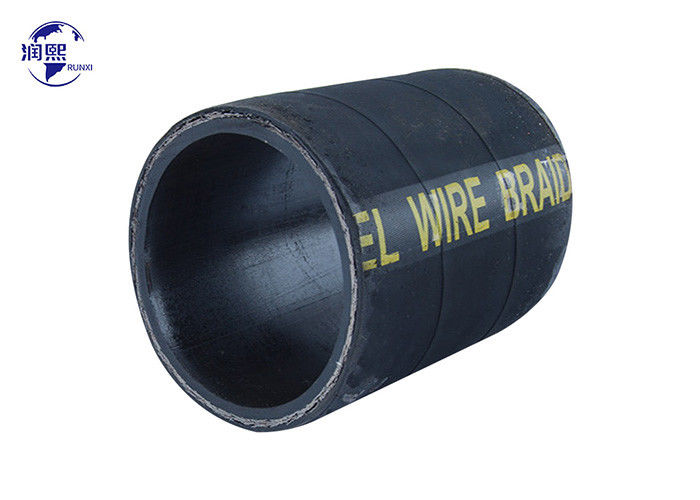

Bir Çelik Tel Kauçuk Dikişli Yüksek Basınçlı Hidrolik hortum-Bu hortum yağ dayanıklı sentetik kauçuk iç borusundan, tek çelik tel örgü güçlendirme,ve yağ ve hava durumuna dayanıklı sentetik kauçuk kapağı.
|
Boyut
|
Boyut
|
Kimlik |
W.D
|
Aşırı doz.
|
W.P.
|
P.P.
|
Tansiyon |
Min B.R.
|
W.T
|
||||||||
| mm | İnç | Min. | En fazla. | Min. | En fazla. | Min. | En fazla. | En fazla. | Mpa | Psi | Mpa | Psi | Mpa | Psi | inç | mm |
Kg/m
|
| 5 | 3/16 | 4.6 | 5.4 | 9.0 | 10.0 | 11.9 | 13.5 | 12.5 | 25 | 3625 | 50 | 6090 | 84 | 14500 | 3.54 | 90 | 0.20 |
| 6.3 | 1/4 | 6.2 | 7.0 | 10.6 | 11.6 | 15.1 | 16.7 | 14.1 | 22.5 | 3260 | 45 | 5580 | 77 | 13050 | 3.94 | 100 | 0.25 |
| 8 | 5/16 | 7.7 | 8.5 | 12.1 | 13.3 | 16.7 | 18.3 | 15.7 | 21.5 | 3120 | 43 | 5075 | 70 | 12325 | 4.53 | 115 | 0.31 |
| 10 | 3/8 | 9.3 | 10.1 | 14.5 | 15.7 | 19.0 | 20.6 | 18.1 | 18 | 2610 | 36 | 4570 | 63 | 10440 | 5.12 | 130 | 0.36 |
| 12.5 | 1/2 | 12.3 | 13.5 | 17.5 | 19.1 | 22.2 | 23.8 | 21.4 | 16 | 2320 | 32 | 4060 | 56 | 9280 | 7.09 | 180 | 0.45 |
| 16 | 5/8 | 15.5 | 16.7 | 20.6 | 22.2 | 25.4 | 27.0 | 24.5 | 13 | 1885 | 26 | 3045 | 42 | 7540 | 7.87 | 200 | 0.52 |
| 19 | 3/4 | 18.6 | 19.8 | 24.6 | 26.2 | 29.4 | 31.0 | 28.5 | 10.5 | 1520 | 21 | 2540 | 35 | 6090 | 9.45 | 240 | 0.65 |
| 25 | 1 | 25.0 | 26.4 | 32.5 | 34.1 | 37.1 | 39.1 | 36.6 | 8.8 | 1280 | 17.5 | 2030 | 28 | 5075 | 11.81 | 300 | 0.91 |
| 31.5 | 1-1/4 | 31.4 | 33.0 | 39.3 | 41.7 | 44.4 | 47.6 | 44.8 | 6.3 | 910 | 8.7 | 1260 | 15 | 3625 | 16.54 | 420 | 1.30 |
| 38 | 1-1/2 | 37.7 | 39.3 | 45.6 | 48.0 | 50.8 | 54.0 | 52.1 | 5 | 725 | 7 | 1015 | 10 | 2900 | 19.69 | 500 | 1.70 |
| 51 | 2 | 50.4 | 52.0 | 58.7 | 61.7 | 65.1 | 68.3 | 65.5 | 4 | 580 | 5.2 | 750 | 8 | 2320 | 24.80 | 630 | 2.00 |
SAE100 R1
Yüksek basınçlı hortum içten kauçuktan, orta kauçuktan, bir katman tel-ahşaptan ve dış kauçuktan yapılır.
Bir çelik tel lastik örgü yüksek basınçlı hidrolik Hortum:
Bu hortum, yağ dayanıklı sentetik kauçuk iç borusundan, tek bir çelik tel örgüden ve yağ ve hava koşullarına dayanıklı sentetik kauçuk kapağından oluşur.
Amaç:Petrol bazlı ve su bazlı hidrolik sıvılar için uygundur.
Çalışma sıcaklığı:-40 oC~+100 oC.
Bir hidrolik hortum, iki sıvı portu arasında esnek bir bağlantı gerektiren bir hidrolik sistemde herhangi bir yerde kullanılır.Bir hidrolik hortum, bir çeşit esnek dayanıklılık arttırıcı sargı ile çevrili sentetik kauçuk borusudur., örneğin metal veya lif, ve daha sonra başka bir kauçuk gövde ile kaplanmıştır
1İç ve dış kauçuk katmanları mükemmel yağ dayanıklılığı ile sentetik kauçuktan yapılmıştır.
2Güçlendirici katman yüksek dayanıklı kimyasal lif malzemelerinden yapılmıştır.
3İletişim ortamının sıcaklığı -40 -+55 oC'dur.
Patlama basıncı: çalışma basıncının 4 katından fazla.
|
Halk 规格 Boyut
|
英制 规格 Boyut
|
İç 径 Kimlik
|
增强 katman çapı W.D
|
Dış 径 Aşırı doz.
|
Maksimum çalışma basıncı W.P.
|
Test basıncı. P.P.
|
En küçük 爆破压力 patlama baskısı Tansiyon
|
En küçük ¥曲半径 Min B.R.
|
Ağırlık W.T
|
||||||||
| En küçük | Maksimum | En küçük | Maksimum |
A 型
|
AT 型
|
||||||||||||
| mm | İnç | Min. | En fazla. | Min. | En fazla. | Min. | En fazla. | En fazla. | Mpa | Psi | Mpa | Psi | Mpa | Psi | inç | mm |
Kg/m
|
| 5 | 3/16 | 4.6 | 5.4 | 8.9 | 10.1 | 11.9 | 13.5 | 12.5 | 21 | 3045 | 42 | 6090 | 84 | 12180 | 3.54 | 90 | 0.20 |
| 6.3 | 1/4 | 6.2 | 7.0 | 10.6 | 11.7 | 15.1 | 16.7 | 14.1 | 19.2 | 2780 | 38.5 | 5580 | 77 | 11165 | 3.94 | 100 | 0.25 |
| 8 | 5/16 | 7.7 | 8.5 | 12.1 | 13.3 | 16.7 | 18.3 | 15.7 | 17.5 | 2540 | 35 | 5075 | 70 | 10150 | 4.53 | 115 | 0.31 |
| 10 | 3/8 | 9.3 | 10.1 | 14.5 | 15.7 | 19.0 | 20.6 | 18.1 | 15.7 | 2280 | 31.5 | 4570 | 63 | 9135 | 4.92 | 125 | 0.36 |
| 12.5 | 1/2 | 12.3 | 13.5 | 17.5 | 19.0 | 22.2 | 23.8 | 21.5 | 14 | 2030 | 28 | 4060 | 56 | 8120 | 7.09 | 180 | 0.45 |
| 16 | 5/8 | 15.5 | 16.7 | 20.6 | 22.2 | 25.4 | 27.0 | 24.7 | 10.5 | 1520 | 21 | 3045 | 42 | 6090 | 8.07 | 205 | 0.52 |
| 19 | 3/4 | 18.6 | 19.8 | 24.6 | 26.2 | 29.4 | 31.0 | 28.6 | 8.7 | 1260 | 17.5 | 2540 | 35 | 5075 | 9.45 | 240 | 0.65 |
| 25 | 1 | 25.0 | 26.4 | 32.5 | 34.1 | 36.9 | 39.3 | 36.6 | 7 | 1015 | 14 | 2030 | 28 | 4060 | 11.81 | 300 | 0.91 |
| 31.5 | 1-1/4 | 31.4 | 33.0 | 39.3 | 41.7 | 44.4 | 47.6 | 44.8 | 4.3 | 620 | 8.7 | 1260 | 17.5 | 2540 | 16.54 | 420 | 1.30 |
| 38 | 1-1/2 | 37.7 | 39.3 | 45.6 | 48.0 | 50.8 | 54.0 | 52.0 | 3.5 | 510 | 7 | 1015 | 14 | 2030 | 19.69 | 500 | 1.70 |
| 51 | 2 | 50.4 | 52.0 | 58.7 | 61.9 | 65.1 | 68.3 | 65.9 | 2.6 | 380 | 5.2 | 750 | 10.5 | 1520 | 24.8 | 630 | 2.00 |
